插式閥
  • 技術數據
  • 產品描述

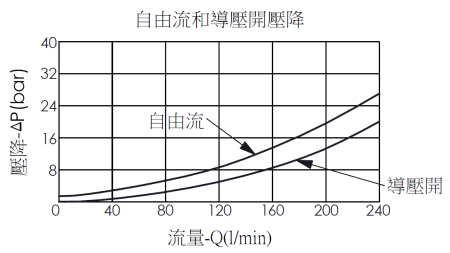

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 16WC-3
額定流量 52.83 gpm 200 L/min
最大建議負載設定壓力 3800 psi 270 bar
最大設定 5000 psi 350 bar
出廠設定壓建立在 1.8 LPM 109.84 cu in/min
復位壓力 設定值的85%
插式閥外六角邊尺寸 1-1/2 in. 38 mm
插式閥安裝扭矩 74 lbf-ft 100 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊扭矩 6 - 7 lbf-ft 9 - 10 Nm
重量 1.23 lbs 0.56 kg
導壓輔助附止回抗衡閥(中心閥) 提供油壓缸、油壓馬達等致動器負載保持及防止失控的功能。止回部分允許從口2 到口1 的自由流動，鎖固壓力負載，防止致動器移動。當施加外部導壓於口3時，藉由導壓面積比，降低口1 到口2 直動型洩壓閥的設定壓力。打開洩壓閥並允許致動器移動所需的壓力計算公式如下: 導壓壓力=[(洩壓閥設定壓力)-(口1 負載壓力)]/ 導壓比。

  • 此閥為導壓操作型、提動軸結構閥。
  • 逆時針方向旋轉螺桿減少設定壓以至卸載。
  • 在口2 的背壓將以[( 導壓比+1)x 背壓] 增加至設定壓。
  • 抗衡閥的最高設定壓力至少應為最高負載感應壓力的1.3倍。(建議負載壓力在270 bar 以下時，最高設定壓力為350 bar。)
  • 抗衡閥適合直接安裝到油壓缸或油壓馬達、迴轉缸制動器作為保護裝置，提高液壓迴路的安全性。
  • 當閥件設定為標準壓力時，需要注意的是，復位不應超過設定壓力的85%，否則會降低其復位性能。
  • 內部部件採用優質材料製成，經過熱處理和精密加工，以實現出色的耐磨性、低洩漏和穩定移動，從而實現持久耐用。
  • 外部零件採用WINNERcoat® 鋅鎳電鍍，並根據DIN EN ISO 9227 經過1000 小時的鹽霧測試。此外，部分訂購代號末尾字母"P" 表示外部元件不銹鋼；訂購代號末尾帶字母"S" 表示插裝閥的所有元件均由不銹鋼製成，可應用於深海、海上或水性液壓等特殊要求。
  • Winner 保證所有產品在出貨前都經過 100% 的功能測試。
