插式閥
  • 技術數據
  • 產品描述

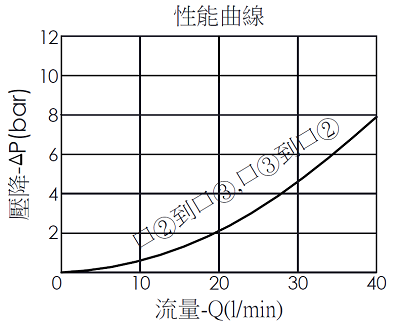

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 10W-3
額定流量 10.04 gpm 38 L/min
額定壓力 5000 psi 350 bar
最大內漏量約 82 cc/min at 3000 psi 82 cc/min at 210 bar
插式閥外六角邊尺寸 1 in. 25.4 mm
插式閥安裝扭矩 26 - 33 lbf-ft 35 - 45 Nm
重量 0.35 lbs 0.16 kg
此閥為直動型、滑軸結構、2口2位、常開方向閥。閥件透過滑軸允許口3和口2間的流動。當口1有足夠的導壓力以克服彈簧力時，滑軸將導壓切換，從而阻擋口3和口2間的雙向流動。彈簧室與大氣相通。

  • 因間隙的關係，滑軸閥會出現正常的洩漏。
  • 導壓活塞每作動4000次，大約會產生1滴(0.07cc)的液壓油，從導壓室內漏至透氣孔。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
