插式閥
成型孔: 11A-3
額定流量: 15.85 gpm 60 L/min
訂購編號:LR-11A-30-10-N

滑軸型,常閉,調壓元件

結構設計
  • 標準選項
  • 30外部導壓 (旁通行壓力補償元件)
  • 31內部導壓,口1通口3 (洩壓閥主級元件)
控制彈簧 (主級彈簧壓力)
  • 標準選項
  • 101.0 bar (僅提供X= 31型)
  • 353.5 bar
  • 707.0 bar
  • 10010.0 bar
  • 14014.0 bar
  • 18018.0 bar
  • 20020.0 bar
  • 22022.0 bar
控制方式
  • 標準選項
  • N不可調
  • N85快速反應型 (僅提供 X= 31型)

請留意:資訊可能會隨著配置變更,請見上方配置欄位

成型孔 11A-3
額定流量 15.85 gpm 60 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 7/8 in. 22.22 mm
插式閥安裝扭矩 30 - 37 lbf-ft 40 - 50 Nm
重量 0.27 lbs 0.12 kg
此閥為滑軸結構、常閉型、調壓邏輯閥。
X=30為無內部節流孔設計,可作為旁通補償器或切換元件使用。當口1壓力超過彈簧壓力,滑軸將移動以允許口1流向口2。口3的導壓力以 1:1 的比例直接增加到閥件設置。精度高。

X=31在口1和口3之間設有內部節流孔。當口1壓力超過彈簧壓力,滑軸將移動以允許口1流向口2。口1和口3之間的壓力差,直接增加到閥件設定上。口3至口1的流量會受內部節流孔限制。此閥可用作主級洩壓元件,通過導壓洩壓閥或導壓電磁閥實現遠程控制。

  • 作動零件經過熱處理和高精密度研磨以增加硬度,從而延長使用壽命。
  • 適合不同應用的各種密封件材料,請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試,符合NFPA規範T2.6.1標準,疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

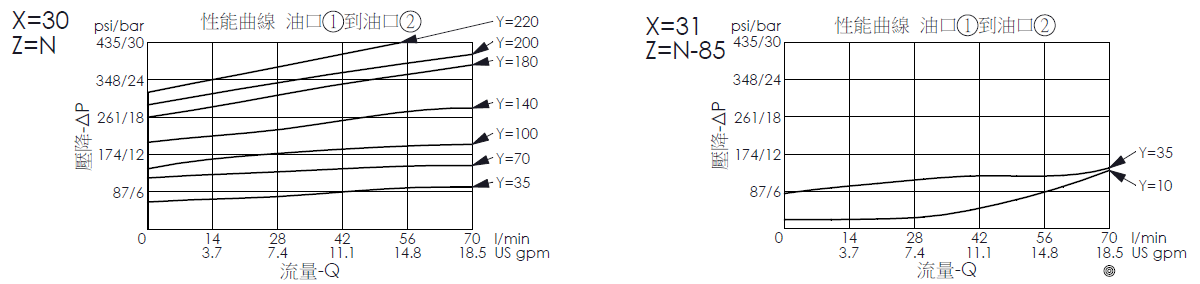

口1到口2壓降流量性能曲線-LR11A30-N 滑軸,常閉, 調壓邏輯閥                                    口1到口2壓降流量性能曲線-LR11A31-N85 滑軸,常閉, 調壓邏輯閥
