插式閥
  • 技術數據
  • 產品描述
  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

額定壓力 5000 psi 350 bar
過濾精度 設定25 μm或更高
安裝位置 不限制
此閥為氣導式、提動軸結構、常閉閥件，特別適合用於卡車、極端天氣條件下運作的機械或任何無法獲得電力的地方。閥件採用模組化結構設計，允許零件通用，以產生具有成本效益的產品系列，並且無論迴路中的壓力和流量如何，都需要較低的工作壓力。

  • 請注意符號上面的止回閥流道方向與箭頭方向，例如Y=01型，氣導後只允許液壓油從口2到口1。
  • 防腐蝕的導壓活塞組件允許閥件透過空氣或任何液壓油類型進行操作。
  • 導壓活塞透過高壓密封件與液壓油隔離。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

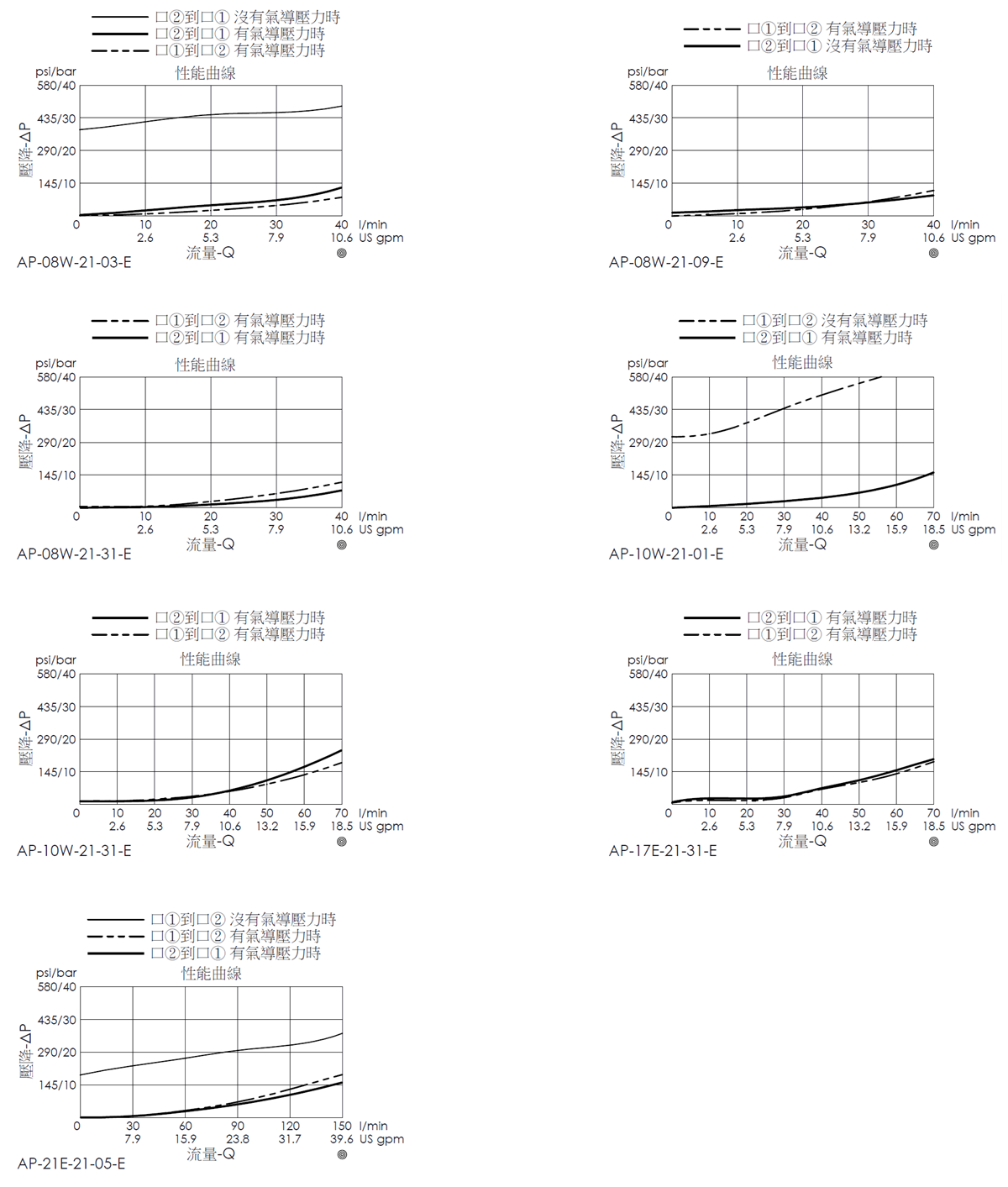

此曲線或數據僅供參考，因為取決於客人使用的壓力、流量、液壓油黏度、清潔度、溫度等條件而有所不同
