插式閥
  • 技術數據
  • 產品描述

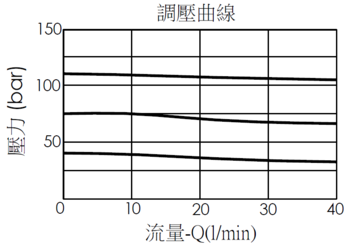

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 11A-3
額定流量 10.57 gpm 40 L/min
內部導壓流量 0.03 - 0.04 gpm 0.12 - 0.16 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 7/8 in. 22.22 kg
插式閥安裝扭矩 30 - 37 lbf-ft 40 - 50 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊扭矩 6 - 7 lbf-ft 9 - 10 Nm
重量 0.35 lbs (Z=L, LF, LP)，0.4 lbs (Z=KF)，0.31 lbs (Z=G) 0.16 kg (Z=L, LF, LP)，0.18 kg (Z=KF)，0.14 kg (Z=G)
此閥為導壓操作、滑軸結構減壓閥，適合在迴路中對次級壓力進行穩定而精確的控制。允許從口2到口1的流動，直到口1的壓力克服彈簧力。滑軸將移動並阻止從口2到口1的流動，無論口2的壓力如何變化，都能保持與彈簧設定相同的壓力。

  • 口3的壓力以 1:1 的比例直接增加到閥件設置，並且應保持在 210 bar (3000 psi)以下。
  • 請注意入油口和減壓口之間的壓力差，以選擇適當調整範圍的彈簧。如有任何疑問，請聯絡Winner銷售部門。
  • 如不需要導壓流量，請參考PD-11A-30-Y-Z。
  • 當考慮動態饗應時間，直動式閥是更合適的選擇，因為它們不依賴導壓力來操作，從而加快了閥件的打開和關閉時間。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
