插式閥
成型孔: 2A-3
額定流量: 21.13 gpm 80 L/min
訂購編號:PD-2A-3J-A-L

限流型壓力補償元件，直動型

配置
重設預設值
結構設計
  • 標準選項
  • 3J減壓閥 (無洩壓功能)
控制彈簧
  • 標準選項
  • A50 - 210 bar (標準設定壓力 70 bar)
  • B20 - 105 bar (標準設定壓力 35 bar)
  • D14 - 55 bar (標準設定壓力 28 bar)
  • E7 - 28 bar (標準設定壓力 14 bar)
  • S3.5 - 14 bar (標準設定壓力 7 bar)
  • W70 - 315 bar (標準設定壓力 70 bar)
控制方式
  • 標準選項
  • L標準內六角螺桿
  • C不鏽鋼材質防調封蓋
  • K調鈕附設定鈕 (訂購編號: 6ZAK001)

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 2A-3
額定流量 21.13 gpm 80 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-1/8 in. 28.57 mm
插式閥安裝扭矩 44 - 52 lbf-ft 60 - 70 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊扭矩 6 - 7 lbf-ft 9 - 10 Nm
重量 0.79 lbs (Z=L) 0.36 kg (Z=L)
此閥為直動型、滑軸結構減壓閥，可作為限流型壓力補償元件。它將口2的高壓降低到與口1的一致且較低的壓力。

  • 因為此閥沒有洩壓功能，在封閉狀態(口1到口2無流量)使用時要特別留意，迴路減壓側邊非常低的流量會造成壓力持續明顯上升，口1的壓力不會僅停在設定的彈簧壓力，而是會根據流量逐漸往口2的壓力上增加。
  • LP-2A-30的壓降14 bar，節流孔無法滿足客人對大流量的需求時，我們建議選用有較大節流孔的PD-2A-3J，而且可調整較高的壓降，得到較高的通過流量。
  • 所有彈簧規格的進油口壓力皆可達到350 bar (5000 psi)。
  • 口3的壓力以 1:1 的比例直接增加到閥件設置。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

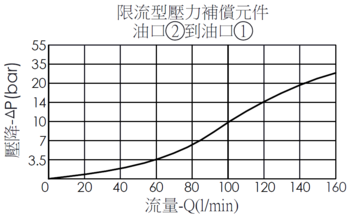

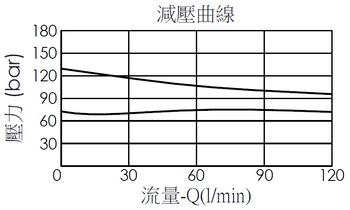

減壓曲線- PD2A3J 直動型, 滑軸結構減壓閥                                                                            口2到口1壓降流量曲線- PD2A3J 減壓曲線- PD19A3J 直動型, 滑軸結構減壓閥作為限流型壓力補償元件
