插式閥
  • 技術數據
  • 產品描述
  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 3A-2
額定流量 52.83 gpm 200 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-1/8 in. 28.57 mm
插式閥安裝扭矩 44 - 52 lbf-ft 60 - 70 Nm
最大內漏量約 25 cc/min at 1000 psi 25 cc/min at 70 bar
重量 0.42 lbs 0.19 kg
此RC系列閥件，是Winner的專利結構，導壓操作型附反向止回閥功能。一般的應用是在閥的頂端鎖上Winner PRB8A系列、PRA8A系列的壓力比例控制閥。當口1的壓力超過比例閥的壓力設定，則此閥提動軸打開，容許液壓油從口1流到口2，口2到口1為止回閥結構，因此可容許口2流到口1。此閥為特殊提動軸結構，因此口1到口2在未打開時，能維持極低的內漏（止回閥的開閥壓力約2 bar）。若是需要口2到口1極低的壓力（約0.3 bar），作為吸油功能（防孔蝕anti-cavitation），則必須考慮停止時口1到口2內漏量。歡迎向本公司銷售部門洽詢相關的技術問題。

  • 油口2可承受高壓，可用於交叉洩壓保護的煞車迴路。
  • Y=W彈簧適合更高壓降的使用，歡迎向本公司銷售部門洽詢。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

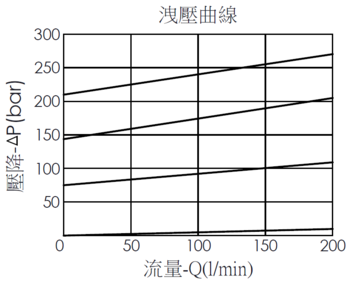

洩壓曲線圖- RC3A2G-8 導壓操作、提動軸型附止回洩壓閥，帶8A-2成型孔，展現壓降和流量變化關係
