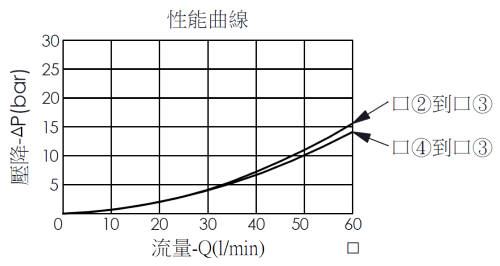

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 31A-4
額定流量 15.85 gpm 60 L/min
額定壓力 5000 psi 350 bar
最大內漏量約 15 cc/min at 1000 psi 15 cc/min at 70 bar
插式閥外六角邊尺寸 7/8 in. 22.22 mm
插式閥安裝扭矩 30 - 37 lbf-ft 40 - 50 Nm
重量 0.4 lbs 0.18 kg
此閥為滑軸結構、2位梭動閥。在彈簧偏位時，允許從口3（共同口）流向口4，而口2被封閉。當口 2 的壓力超過彈簧室壓力時，滑軸移動以允許從口2流向口 3，而口 4 被封閉。雖為4口閥，但不使用口 1。

  • 如果有高衝擊力的應用，請聯繫Winner。
  • 作動零件採用高精度製造，使用壽命長、低內漏。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
