US Units
|
Metric Units
成型孔:
32A-4
額定流量:
31.7 gpm
120 L/min
訂購編號:
DS-32A-4S-20-N
高壓側,二位,彈簧偏位,梭動閥
配置
重設預設值
結構設計
4孔 (1號孔不使用),高壓側,彈簧偏位
4孔 (1號孔不使用),高壓側,彈簧偏位
標準選項
4S
4孔 (1號孔不使用),高壓側,彈簧偏位
控制彈簧 (最小切換操作壓)
2.0 bar
5.0 bar
2.0 bar
標準選項
20
2.0 bar
50
5.0 bar
控制方式
不可調
不可調
標準選項
N
不可調
技術數據
產品描述
性能曲線圖
技術資訊
檔案
技術數據
請留意:資訊可能會隨著配置變更,請見上方配置欄位
成型孔
32A-4
額定流量
31.7 gpm
120 L/min
額定壓力
5000 psi
350 bar
最大內漏量約
15 cc/min at 1000 psi
15 cc/min at 70 bar
插式閥外六角邊尺寸
28.57 mm
1-1/8 in.
插式閥安裝扭矩
44 - 52 lbf-ft
60 - 70 Nm
重量
0.73 lbs
0.33 kg
產品描述
此閥為滑軸結構、2位梭動閥。在彈簧偏位時,允許從口3(共同口)流向口4,而口2被封閉。當口 2 的壓力超過彈簧室壓力時,滑軸移動以允許從口2流向口 3,而口 4 被封閉。雖為4口閥,但不使用口 1。
如果有高衝擊力的應用,請聯繫Winner。
作動零件採用高精度製造,使用壽命長、低內漏。
適合不同應用的各種密封件材料,請參閱技術參考下的密封件資訊。
Winner插式閥壓力等級經過測試,符合NFPA規範T2.6.1標準,疲勞等級中的保證和驗證等級為"90/90"。
WINNERcoat
®
鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
Winner保證所有產品在出貨前都經過100%的功能測試。

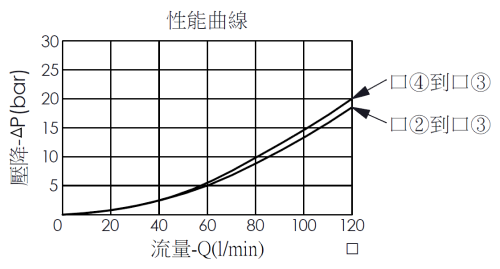

性能曲線圖
技術資訊
技術資訊:
液壓油黏度
液壓油清潔度
液壓油溫度
Winner線圈使用注意事項
插式閥保證資訊
技術數據聲明
疲勞及爆破壓力測試標準
節流孔 vs. 壓降曲線圖
閥件於鑄鐵油路板組裝及拆卸要點
管路內徑計算
油封資訊:
兩種方式訂購"油封修理包"
插式閥油封材質選配
檔案
PDF檔
DS32A4S-N.STEP
