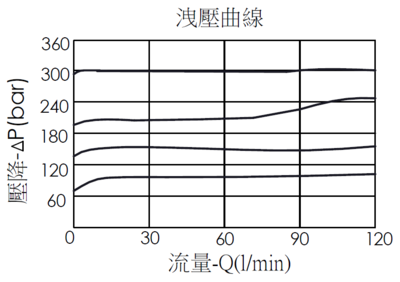

  • 性能曲線圖
  • 應用迴路
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 2A-3
額定流量 31.7 gpm 120 L/min
最大建議負載設定壓力 3100 psi 215 bar
最大設定 4000 psi 280 bar
出廠設定壓建立在 109.84 cu in/min 1.8 LPM
復位壓力 設定值的85%
插式閥外六角邊尺寸 1-1/8 in. 28.57 mm
插式閥安裝扭矩 44 - 52 lbf-ft 60 - 70 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14 mm
螺帽旋緊扭矩 4 - 5 lbf-ft 6 - 7 Nm
重量 0.64 lbs (Z=L) 0.29 kg (Z=L)
抗衡閥是一種作動控制元件，經常用於控制過荷的負載或者保持負載。當口2的壓力大於止回閥彈簧壓時，將允許自由流從口2到口1。而當口1的負載大於抗衡閥壓力設定時，流體會從口1洩壓至口2。導壓在口3時，會按照抗衡閥的導壓比降低壓力設定，當完全打開時，壓力由口1洩壓至口2。

  • 抗衡閥壓力應至少設定為最大負載壓力的 1.3 倍。
  • 抗衡閥適合直接安裝到油壓缸或油壓馬達、迴轉缸制動器作為保護裝置，提高液壓迴路的安全性。
  • 外部零件採用WINNERcoat® 鋅鎳電鍍，並根據 DIN EN ISO 9227 經過1000小時的鹽霧測試。此外，部分訂購代號末尾字母"P"表示外部元件不銹鋼；訂購代號末尾帶字母"S"表示插裝閥的所元件均由不銹鋼製成，可應用於深海、海上或水性液壓等特殊要求。
  • 提供兩種止回閥開啟壓力。 Winner®建議使用 1.7 bar (25 psi) 止回，除非制動器會發生孔蝕現象。
  • 順時針方向旋轉螺桿減少設定壓以至卸載。
  • 當閥為標準設定，歸位壓力大於85%的設定壓。當減少標準設定壓時，可能導致歸位壓力的百分比降低。
