插式閥
  • 技術數據
  • 產品描述

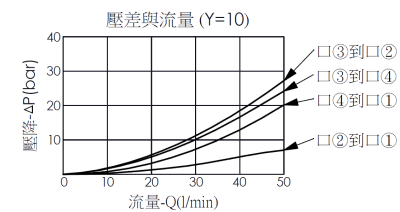

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 61A-6
額定流量 7.4 - 10.57 gpm 28 - 40 L/min
額定壓力 5000 psi 350 bar
切換閥所需要的最小先導壓力 175 psi 12 bar
最大內漏量約 30 cc/min / 1000 psi 30 cc/min / 70 bar
插式閥外六角邊尺寸 7/8 in. 22.22 mm
插式閥安裝扭矩 30 - 37 lbf-ft 40 - 50 Nm
重量 0.44 lbs 0.2 kg
此閥為導壓操作型、滑軸結構、4口2位方向閥。閥件透過滑軸允許P流向A和B流向T。當口5的導壓力克服彈簧力時，閥件切換以允許P流向B和A流向T。

  • 切換閥件位置所需的最小導壓力為12 bar (175 psi)。
  • 因間隙的關係，滑軸閥會出現正常的洩漏。
  • 所有孔位均可耐壓350 bar (5000 psi)。
  • 口6背壓直接抵抗口5的切換壓力。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
