插式閥
  • 技術數據
  • 產品描述

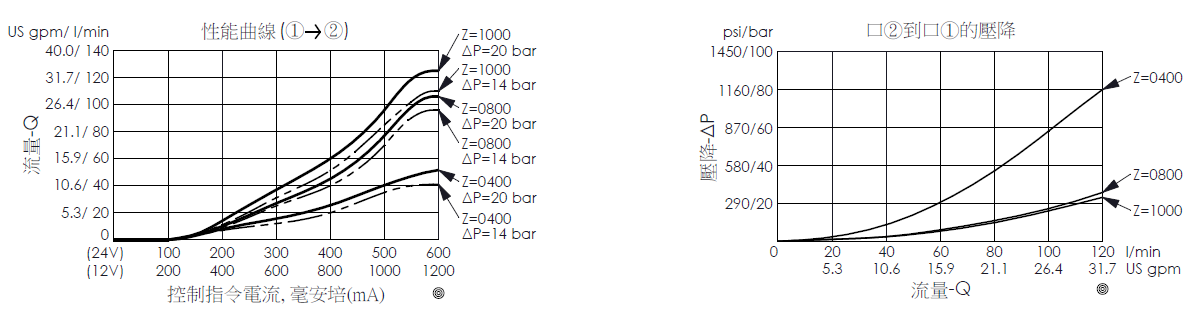

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 5A-2
額定流量 31.7 gpm 120 L/min
額定壓力 5000 psi 350 bar
最大內漏量約 40 cc/min at 2000 psi 40 cc/min at 140 bar
插式閥外六角邊尺寸 1-1/8 in. 28.57 mm
插式閥安裝扭矩 44 - 52 lbf-ft 60 - 70 Nm
線圈 EC-19A
重量 1.41 lb (含線圈)，0.88 lb (不含線圈) 0.64 kg (含線圈)，0.4 kg (不含線圈)
此閥為導壓操作型、提動軸結構、常閉、非壓力補償比例流量控制閥。在斷電狀態下，此閥保持口1至口2的流徑關閉。當線圈通電時，口1至口2的流量會隨著施加電流的大小成比例增加。如需有更精確流量比例控制需求(口1到口2或口2到口1)，建議搭配Winner全系列壓力補償器。

  • 建議使用PWM的頻率在60 - 150 HZ，標準頻率140 HZ
  • 當使用PWM功率放大器時，在壓降10 bar的遲滯低於額定電流的4%
  • 線圈必須分開訂購。
  • 連續工作額定線圈。
  • 高效率、穩定的磁管內部壓力平衡設計。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
