插式閥
  • 技術數據
  • 產品描述

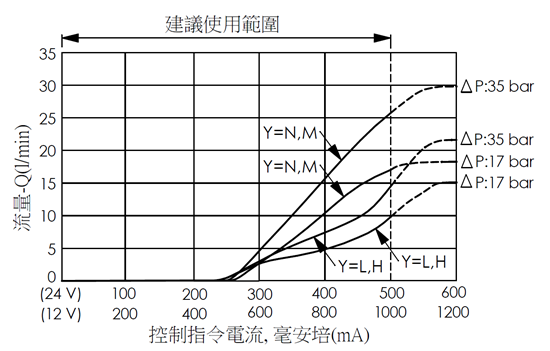

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 08W-2
額定流量 5.81 gpm 22 L/min
額定壓力 3600 psi 250 bar
最大內漏量約 0.15 cc/min (5 滴/分) at 3600 psi 0.15 /min (5 滴/分) at 250 bar
插式閥外六角邊尺寸 7/8 in. 22.22 mm
插式閥安裝扭矩 18 - 26 lbf-ft 25 - 35 Nm
線圈 EC-04W
額定負載 12V/ 24V
重量 0.82 lbs (含線圈)，0.33 lbs (不含線圈) 0.37 kg (含線圈)，0.15 kg (不含線圈)
此閥為導壓操作型、提動軸結構、常閉比例流量控制閥，專為需要低洩漏封閉和負載保持應用而設計。此閥在線圈未通電狀態下類似於止回閥，允許由口1自由流向口2，並阻擋由口2流向口1的流動。在通電條件下，此閥允許由口2流向口1的流動，但流體難以從口1流向口2。

  • 線圈必須分開訂購。
  • 連續工作額定線圈。
  • 高效率、穩定的磁管內部壓力平衡設計。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命和具有極低的洩漏。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
