插式閥
  • 技術數據
  • 產品描述

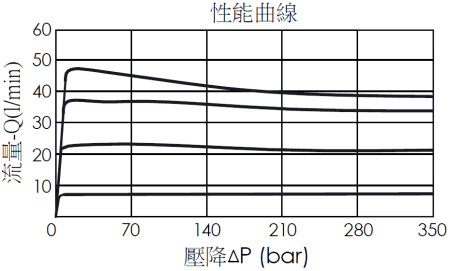

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意:資訊可能會隨著配置變更,請見上方配置欄位

成型孔 5A-2
額定流量 11.89 gpm 45 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-1/8 in. 28.57 mm
插式閥安裝扭矩 44 - 52 lbf-ft 60 - 70 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊扭矩 6 - 7 lbf-ft 9 - 10 Nm
重量 0.6 lbs 0.27 kg

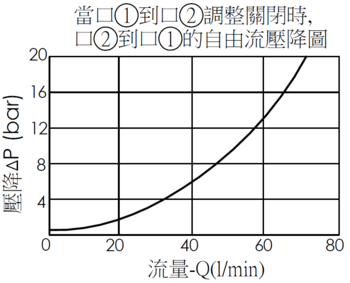

此閥為直動型、滑軸結構、可完全調節的壓力補償流量控制閥,具有反向流動止回功能及高性能銳邊孔口。無論負載壓力如何變化,閥件都能保持從口1到口2的恆定流量。輸出流量可以從近乎關閉調節到閥件的額定流量。無論閥件調整如何,只要壓力超過閥件止回功能的彈簧壓力,即可允許自由流從口2到口1。

  • 精密的壓力補償流量控制司需要最小的壓降(即”口1的壓力”減”口2的壓力”)。
  • 作動零件經過熱處理和高精密度研磨以增加硬度,從而延長使用壽命。
  • 適合不同應用的各種密封件材料,請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試,符合NFPA規範T2.6.1標準,疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
