插式閥
  • 技術數據
  • 產品描述

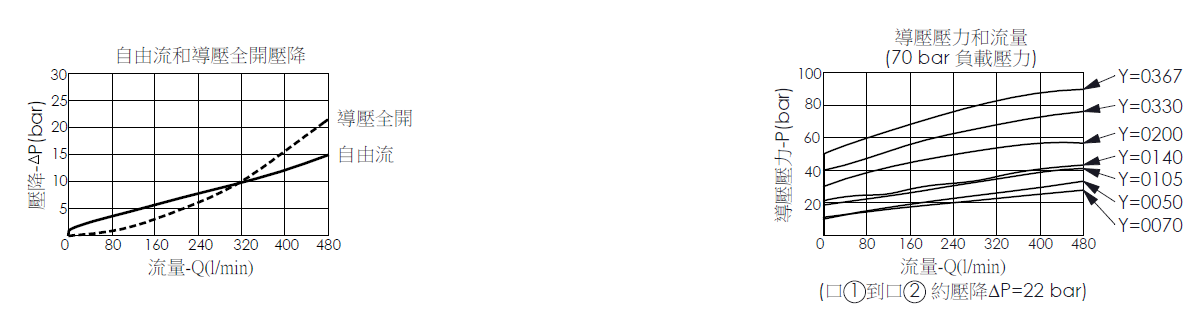

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 24A-4 (24AB-4)
額定流量 126.8 gpm 480 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-5/8 in. 41.2 mm
插式閥安裝扭矩 343 - 369 lbf-ft 465 - 500 Nm
重量 4.33 lbs 1.97 kg
透氣、平衡負載抗衡閥結合止回閥和固定節流。當口2的負載壓力超過止回開啟壓力時，止回閥將允許從口2到口1的自由流動。同時，導壓啟動固定節流控制部分以允許從口1到口2的流量，並且流量由口3的導壓壓力控制。由於口4的透氣設計連接到彈簧腔，因此在壓力設置時可以排除口2的背壓。

  • 負載控制閥的最高設定壓力為最高負載感應壓力的1.3倍。
  • 與純提動軸閥設計相比，此閥件具有更寬的流量控制調製範圍。 加長的衝程可以集成單向阻尼機構，使閥件的開啟和關閉更加順暢。
  • 此閥的功能如同4口的抗衡閥，鎖定時為提動軸結構，確保無內漏，但是抗衡作動時，為比例滑軸設計，可精確的控制流量，達到最佳穩定速度。
  • Winner® 提供範圍廣泛的產品，包括抗衡閥、導壓開止回閥和負載控制閥，可在相同成型孔、流路且導壓口在口3的迴路中靈活應用。
  • 外部零件採用WINNERcoat® 鋅鎳電鍍，並根據 DIN EN ISO 9227 經過1000小時的鹽霧測試。此外，部分訂購代號末尾字母"P"表示外部元件不銹鋼；訂購代號末尾帶字母"S"表示插裝閥的所有元件均由不銹鋼製成，可應用於深海、海上或水性液壓等特殊要求。
  • 此閥有完全洩壓能力。
  • 抗衡閥和全平衡型負載控制閥適合直接安裝到油壓缸或油壓馬達、迴轉缸制動器作為保護裝置，提高液壓迴路的安全性。
  • 此閥可以和一般的22A-4成型孔的抗衡閥相互替換使用，但是必須注意此閥沒有內導壓洩壓的功能，而且須注意3號口，需要最低的導壓才能打開此閥，並參考曲線圖1號口到2號口，全開時需要的壓力。閥的開口度與導壓成比例。
  • 假若此閥要使用於低導壓壓力與低內漏時，請與Winner銷售部門聯絡。
