插式閥
  • 技術數據
  • 產品描述

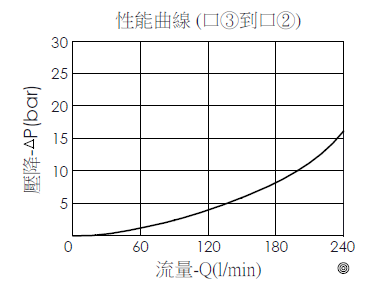

  • 性能曲線圖
  • 應用迴路
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 33A-4
額定流量 63.4 gpm 240 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-1/4 in. 31.7 mm
插式閥安裝扭矩 150 - 160 lbf-ft 200 - 215 Nm
重量 1.535 lbs 0.697 kg

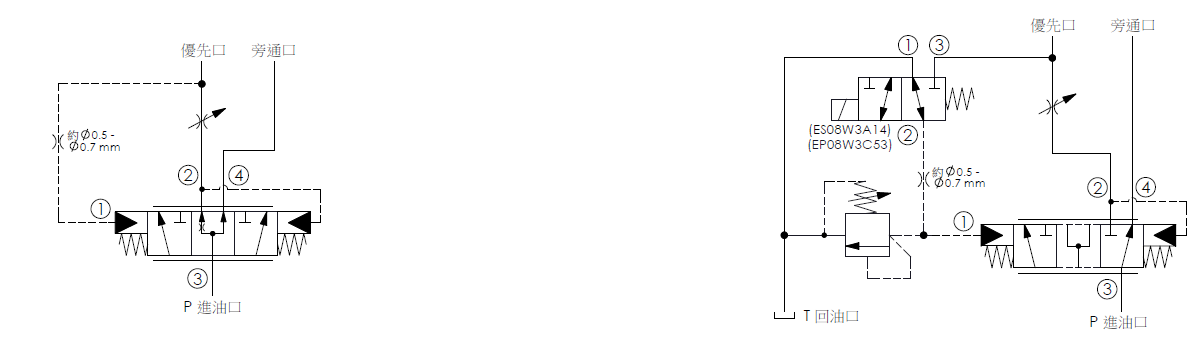

此閥為滑軸結構、旁通/節流、調節邏輯閥，連接外部孔口以旁通/限制流量控制。口3的輸入流量被導向口2的優先或控制流量。一旦滿足優先流量，多餘的流量將旁通至口4。無論旁路迴路中的壓力如何，口1的孔後訊號和孔前設計(參考應用迴路)都可以在迴路的優先側保持恆定的壓力和流量。

  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
