邏輯閥

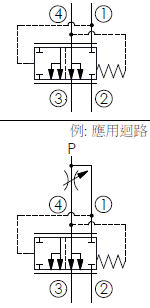

| 液壓符號 | 類別 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
 |
全平衡型，常閉邏輯元件 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LB-21A-4S-Y-Z | 60 | 350 | 21A-4 |
| LB-22A-4S-Y-Z | 120 | 350 | 22A-4 | ||||||
| LB-23A-4S-Y-Z | 240 | 350 | 23A-4 | ||||||
| LB-24A-4S-Y-Z | 480 | 350 | 24A-4 | ||||||
 |
全平衡型，常閉邏輯元件 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LB-21A-4P-Y-Z | 60 | 350 | 21A-4 |
| LB-22A-4P-Y-Z | 120 | 350 | 22A-4 | ||||||
| LB-24A-4P-Y-Z | 480 | 350 | 24A-4 | ||||||
 |
全平衡型，常閉邏輯元件，透氣開閥，帶8A-2/ 08-2插孔 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LB-24A-4R-Y-Z | 480 | 350 | 24A-4 |
 |
導壓關，全平衡型，常開邏輯元件 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LN-21A-4S-Y-Z | 60 | 350 | 21A-4 |
| LN-22A-4S-Y-Z | 120 | 350 | 22A-4 | ||||||
| LN-23A-4S-Y-Z | 240 | 350 | 23A-4 | ||||||
| LN-24A-4S-Y-Z | 480 | 350 | 24A-4 | ||||||
 |
全平衡型，常開邏輯元件 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LN-21A-4P-Y-Z | 60 | 350 | 21A-4 |
| LN-22A-4P-Y-Z | 120 | 350 | 22A-4 | ||||||
 |
旁通限流型壓力補償元件，後補償 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LR-10W-40-Y-Z | 38 | 240 | 10W-4 |
| LR-12W-40-Y-Z | 80 | 240 | 12W-4 | ||||||
| LR-16W-40-Y-Z | 100 | 240 | 16W-4 | ||||||
 |
旁通，節流型，優先流量調節元件，前補償 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LR-31A-41-Y-Z | 60 | 350 | 31A-4 |
| LR-32A-41-Y-Z | 120 | 350 | 32A-4 | ||||||
| LR-33A-41-Y-Z | 240 | 350 | 33A-4 | ||||||
 |
全平衡型，常閉邏輯元件，透氣開閥 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LB-22A-4R-Y-Z | 120 | 350 | 22A-4 |
 |
全平衡型，常閉邏輯元件 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LB-27MA-4S-Y-Z | 90 | 350 | 27MA-4 |
 |
滑軸型，常閉，調壓元件（旁通型壓力補償元件） | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LR-11A-36-Y-Z | 6 | 350 | 11A-3 |
 |
變量泵浦預載閥＼節流孔 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LR-11A-32-Y-Z | 60 | 350 | 11A-3 |
| LR-19A-32-Y-Z | 480 | 350 | 19A-3 | ||||||
|
|
滑軸型，常閉，調壓元件 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LR-12WS-30-Y-Z | 150 | 350 | 12WS-3 |
 |
非平衡型提動軸，導壓關閉，彈簧歸位關閉，附位置感測開關 | 訂購代碼 | 流量(l/min) | 壓力(bar) | 成型孔 | LOS-2A-3C-Y-Z | 200 | 350 | 2A-3 |
