比例閥
  • 技術數據
  • 產品描述

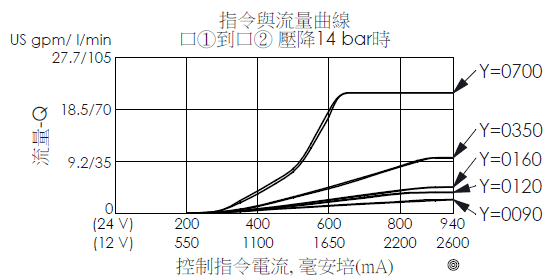

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 17E-2
額定流量 18.49 gpm 70 L/min
額定壓力 5000 psi 350 bar
插式閥安裝扭矩 37 - 41 lbf-ft 45 - 55 Nm
重量 1.4 lbs (含線圈)，0.77 lbs (不含線圈) 0.7 kg (含線圈)，0.35 kg (不含線圈)
此閥為直動型、滑軸結構、常閉比例流量控制閥。斷電時，閥件受彈簧壓力控制而關閉。通電後，電流按比例開啟滑軸，以控制從口1到口2的調節流量。當壓降較大時，此閥的口1到口2有自我壓力補償的性能。口2到口1方向無自我壓力補償。如需有更精確流量比例控制需求(口1到口2或口2到口1)，建議搭配Winner全系列壓力補償器。

  • 若口1有瞬間大流量時，例如:並聯使用多支閥件，泵浦流量很大時，請選購FPC17E2G0680-Z-9，歡迎向本公司銷售部門洽詢
  • 注意: 線圈必須另外訂購(請參考EC-23C線圈資料)。
  • 連續工作額定線圈。
  • 高效率、穩定的磁管內部壓力平衡設計。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
