比例閥
  • 技術數據
  • 產品描述

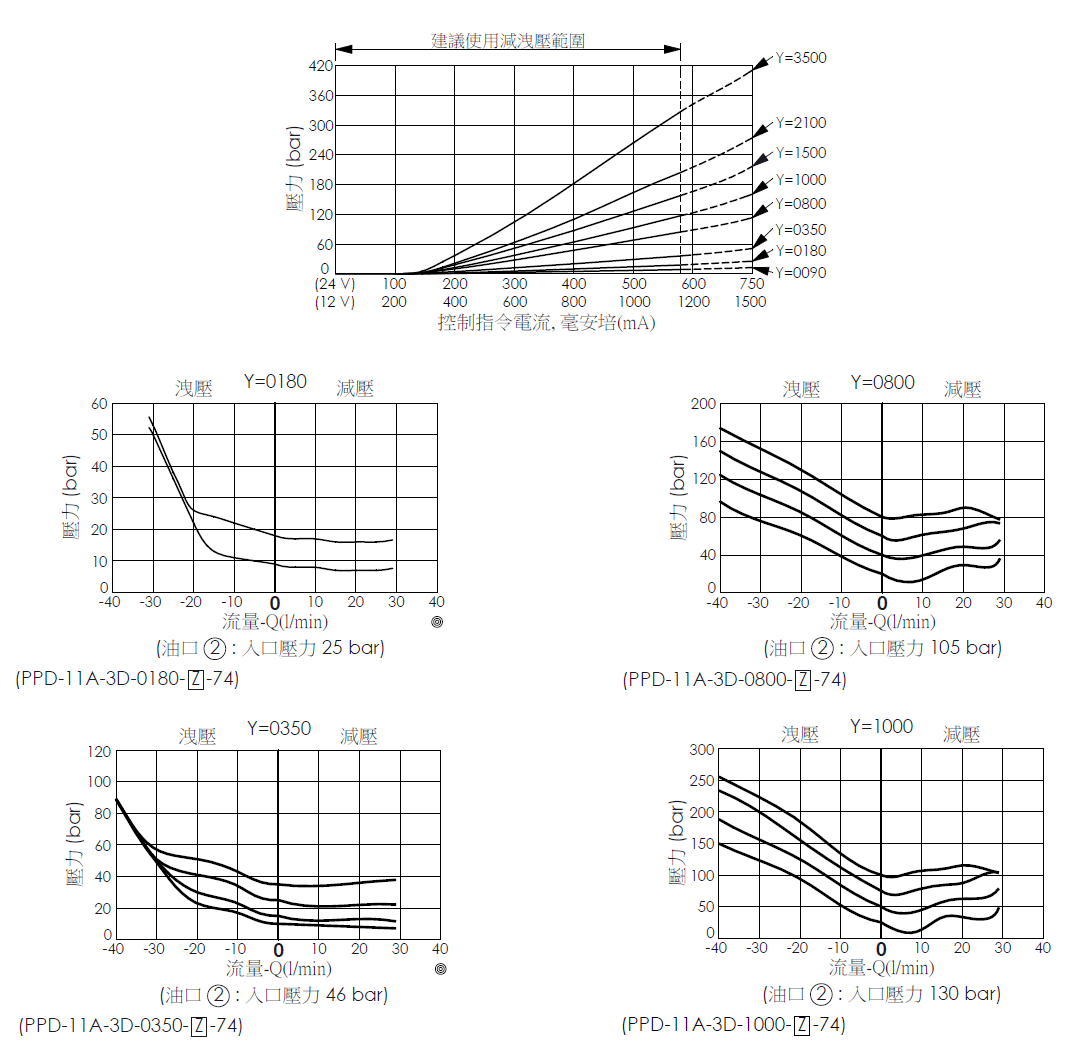

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 11A-3
額定流量 5.28 gpm 20 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 7/8 in. 22.22 mm
插式閥安裝扭矩 30 - 37 lbf-ft 40 - 50 Nm
重量 0.55 lbs (不含線圈)，1.08 lbs (含線圈) 0.25 kg (不含線圈)，0.49 kg (含線圈)
線性 (使用顫抖功能) <2%
重現性 (使用顫抖功能) <2%
遲滯性 (使用顫抖功能) <4%
遲滯性 (使用一般直流輸入) <8%
線圈類型 EC-19A
功率消耗 22W
此閥為直動型、滑軸結構比例減洩壓閥。閥件將入油口的高壓主油路壓力至口1的穩定低壓，並允許從口1全流量洩壓至口3的油箱。在減壓模式下，閥件依據指定的壓力設定允許從口2向口1的流動。透過增加線圈電流，可比例地增加口1的減壓壓力。如果口1的壓力超過線圈設定值，閥件將洩壓至口3。在減壓與洩壓之間的過渡過程中，閥件會關閉以減少能量損失。

  • 此閥件美國專利為US9234605。
  • 若您欲自行調整壓力，歡迎向本公司銷售部門洽詢技術相關資訊。
  • 當口2壓力達到210 - 350 bar (3000 - 5000 psi)，建議：保持口1的減洩壓力在最小30 bar (450 psi)，以得到最佳的控制，避免遲滯。
  • 閥件最大內漏量約為40 cc/min，此內漏量是指口2入油壓力210 bar (3000 psi)，口1壓力設定105 bar (1500 psi)時在口3的內漏量。
  • 若需要大工作範圍如Y=1000、1500、2100或3500，且需要控制在10 bar (150 psi)以下，歡迎向本公司銷售部門洽詢。
  • 此閥可以使用在1 bar以下，但需特別注意口3的壓力以 1:1 的比例直接增加到閥件設置。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
