請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 31A-4
額定流量 7.93 gpm 30 L/min
額定壓力 5000 psi 350 bar
響應時間取決於壓力與流量 開啟：30- 60 ms，關閉：20 - 40 ms
電磁閥外六角邊尺寸 7/8 in. 22.22 mm
電磁閥安裝扭矩 33 - 37 lbf-ft 40 - 50 Nm
線圈螺帽旋緊扭矩 2 - 4 lbf-ft 3 - 5 Nm
重量 0.62 lbs (Z=N) 0.28 kg (Z=N)
安裝位置 不限制
線圈類型 EC-19A
線圈需要的最低電壓 額定電壓的90%
功率消耗 22W
此閥為直動型、滑軸結構、4口2位電磁閥。未通電時，允許口2通口1和口3通口4。未通電時，允許口3通口2和口4通口1。

  • 連續工作額定線圈。
  • 高效率、穩定的磁管內部壓力平衡設計。
  • 因間隙的關係，滑軸閥會出現正常的洩漏。如為低洩漏應用，請洽詢本公司銷售部門。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

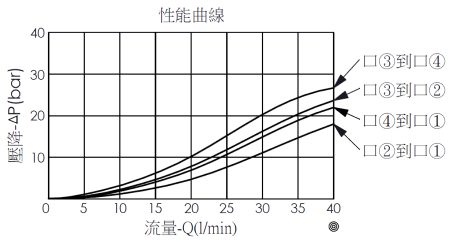

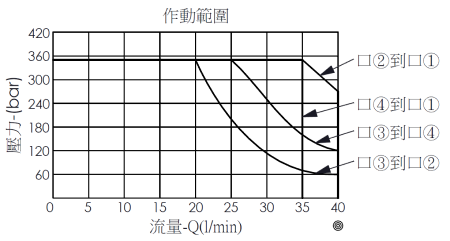

此曲線或數據僅供參考，因為取決於客人使用的壓力、流量、液壓油黏度、清潔度、溫度等條件而有所不同
