電磁閥
  • 技術數據
  • 產品描述
  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 10W-4
額定流量 11.1 gpm 42 L/min
口1的最大壓力 3000 psi 210 bar
響應時間取決於壓力與流量 開啟 : 30 - 60 ms, 關閉 : 20 - 40 ms
鹽霧測試 (DIN EN ISO 9227:2017-07) 1000小時以上
電磁閥外六角邊尺寸 1 in. 25.4 mm
電磁閥安裝扭矩 18 - 26 lbf-ft 25 - 35 Nm
線圈螺帽旋緊扭矩 3 - 4 lbf-ft 4 - 6 Nm
重量 0.68 lbs (Z=N) 0.31 kg (Z=N)
安裝方向 不限制
線圈類型 EC-16B
線圈需要的最小電壓 額定電壓的90%
功率消耗 26W
此閥為直動型、滑軸結構、4口3位電磁閥，專為大流量應用設計。當線圈未通電時，所有孔口互通。線圈S1通電時，允許口3通口2且口4通口1。線圈S2通電時，允許口2通口1且口3通口4。

  • 連續工作額定線圈。
  • 高效率、穩定的磁管內部壓力平衡設計。
  • 因間隙的關係，滑軸閥會出現正常的洩漏。如為低洩漏應用，請洽詢本公司銷售部門。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

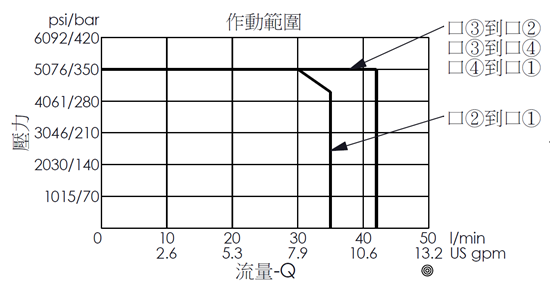

此曲線或數據僅供參考，因為取決於客人使用的壓力、流量、液壓油黏度、清潔度、溫度等條件而有所不同
