插式閥
  • 技術數據
  • 產品描述

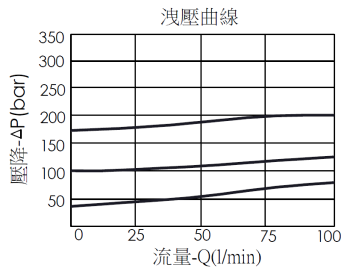

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 10A-2
額定流量 25.1 gpm 95 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 7/8 in. 22.22 mm
插式閥安裝扭矩 30 - 37 lbf-ft 40 - 50 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊扭矩 6 - 7 lbf-ft 9 - 10 Nm
響應時間 2 ms
最大內漏量約 0.7 cc/min.
重量 0.37 lbs 0.17 kg
此閥為直動式、提動軸結構洩壓閥，用於作為壓力限制裝置，以保護液壓系統免受壓力瞬變的影響。閥件阻擋口1到口2的流量，直到口1的壓力超過閥件設定值，將推開提動軸開啟流徑通向口2(油箱)，節流流量限制壓力的上升。具有快速響應、堅固耐用、耐污的特性。

  • 口2可接受最大壓力，若用於交叉洩壓閥迴路。
  • 最大內漏量約5滴/分鐘(設定壓力的85%)。
  • 在整個流量範圍內具有出色的穩定性，對動態壓力變化具有快速響應。
  • 口2(油箱)背壓以1:1的比例直接增加到閥件設定中。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命和低內漏量。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
