插式閥
  • 技術數據
  • 產品描述
  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 10W-4
額定流量 2.91 gpm 11 L/min
額定壓力 3400 psi 240 bar
插式閥外六角邊尺寸 1 in. 25.4 mm
插式閥安裝扭矩 26 - 33 lbf-ft 35 - 45 Nm
重量 0.42 lbs (Z= blank) 0.19 kg (Z= blank)
此閥為直動型、滑軸結構、4口3位、手動旋轉方向閥。在中位時，所有孔口均關閉。在逆時針45度位置，閥件允許口1和4之間以及口2和口3 之間的流動； 在順時針45度位置，閥件允許口1和2之間以及口3 和口4 之間的流動。在過渡位置，所有孔口都被阻擋。

  • 手動旋轉零組件安裝請參閱Winner配件「J.990.123.T 方向閥手動旋轉零組件 – 安裝說明」
  • 如需單獨訂購把手或其他規格，歡迎向本公司銷售部門洽詢。
  • 因間隙的關係，滑軸閥會出現正常的洩漏，在240 bar (3500 psi)時最大洩漏量約為80 cc/分鐘 (VG 32、40℃)。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。

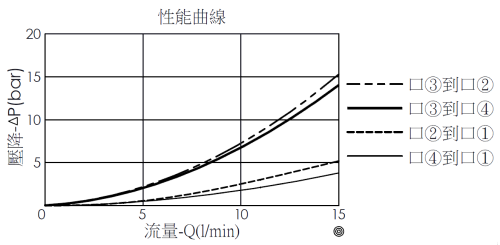

壓降流量性能曲線圖- DR10W4B22直動型, 4口3位方向閥附手動旋轉操作把手
