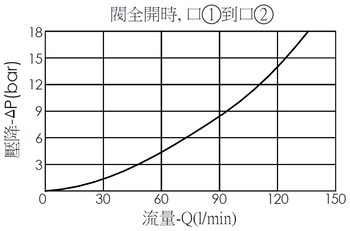

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 16A-2
額定流量 31.7 gpm 120 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-1/4 in. 31.7 mm
插式閥安裝扭矩 148 - 158 lbf-ft 200 - 215 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊扭矩 6 - 7 lbf-ft 9 - 10 Nm
重量 1.21 lbs (Z=L) 0.55 kg (Z=L)
此閥為直動型、提動軸結構、全調型節流閥附止回與銳緣設計。輸出流量可以從完全關閉調節到最大節流口直徑，此流量是無壓力補償的。無論閥件調整如何，只要壓力超過閥件止回彈簧壓力，即可允許自由流從口2到口1。

  • 額定流量僅供參考，實際流量是使用的壓降而定。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
