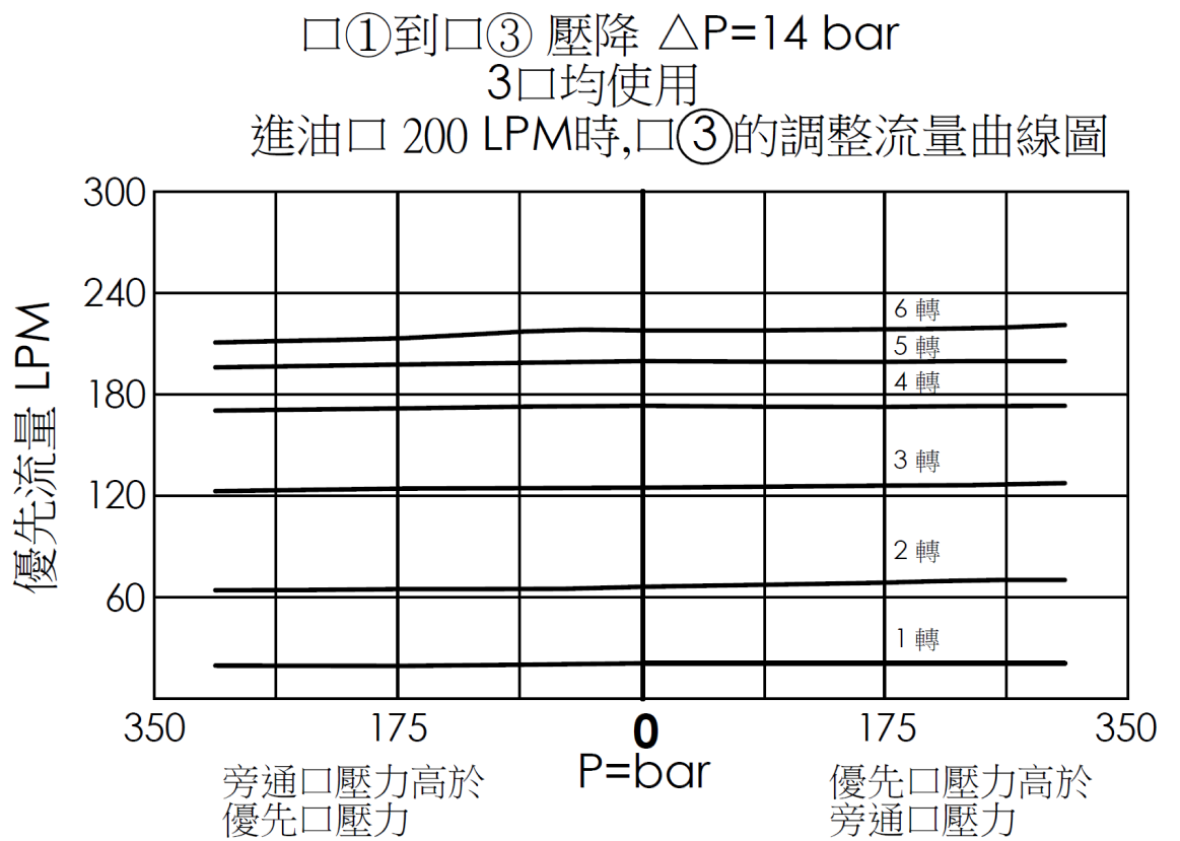

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 19A-3 (19AB-3)
口1的進油口流量 額定流量 52.73 gpm，最大流量 79.25 gpm 額定流量 200 L/min，最大流量 300 L/min
優先流量範圍 0.25 - 50 gpm 1 - 200 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-5/8 in. 41.2 mm
插式閥安裝扭矩 148 - 158 lbf-ft 200 - 215 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊扭矩 6 - 7 lbf-ft 9 - 10 Nm
重量 2.8 lbs (Z=L) 1.27 kg (Z=L)
此閥為直動式、滑軸結構、旁通限流全調型壓力補償優先流量控制閥。無論系統壓力或負載如何，閥件都能保持從口1到口3的恆定流量。當進油口(口1)流量超過優先口(口3)時，多餘的流量流向旁通口(口2)。順時針旋轉調整螺絲，減少流量。從口3到口1的流量受到節流孔直徑的限制，並且沒有壓力補償。

  • 注意:口2不用時，其功能如同一般壓力補償流量閥。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
