插式閥
  • 技術數據
  • 製品説明

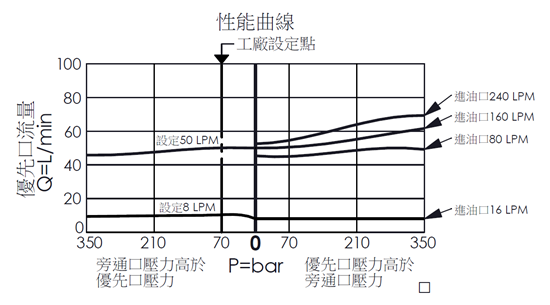

  • 性能曲線圖
  • 技術資訊
  • 檔案

請留意：資訊可能會隨著配置變更，請見上方配置欄位

成型孔 23A-4
最大進油口流量 60 gpm 240 L/min
優先流量範圍 0.2 - 24 gpm 0.8 - 95 L/min
額定透氣孔流量約 0.2 gpm 0.75 L/min
額定壓力 5000 psi 350 bar
插式閥外六角邊尺寸 1-1/4 in. 31.7 mm
插式閥安裝鈕矩 148 - 158 lbf-ft 200 - 215 Nm
內六角螺桿尺寸 5/32 in. 4 mm
螺帽外六角尺寸 9/16 in. 14.27 mm
螺帽旋緊鈕矩 6 - 7 lbf-ft 9-10 Nm
重量 1.5 lbs (Z=L) 0.68 kg (Z=L)
此閥為直動式、滑軸結構、透氣型、固定節流孔、旁通限流、壓力補償優先流量控制閥。無論系統壓力或負載如何，閥件都能保持從口1到口3的恆定流量。透氣口(口4)允許對此類閥遠端控制。當進油口(口1)流量超過優先口(口3)時，多餘的流量流向旁通口(口2)。順時針旋轉調整螺絲，增加流量。從口3到口1的流量受到節流孔直徑的限制，並且沒有壓力補償。

  • 旁通口的壓力可以高於優先口的壓力。
  • 優先口與旁通口均可使用在最高的額定壓力。
  • 優先口的設定流量滿足後，多餘的流量才會流向旁通口。
  • 如果液壓應用有瞬間衝擊壓力的需求，歡迎向本公司銷售部門洽詢。
  • 優先口封閉無流量時，口1到口2同時也將封閉。
  • 如使用壓力控制在透氣孔上，可以限制優先口的壓力。當旁通口上壓力超過壓力控制的設定，優先口將被封閉，並且所有流量將通往旁通口。
  • 流量在滿足優先口之前，旁通口為封閉，除非透氣孔接通油箱。當透氣口接通油箱時，進油口壓力超過10.5 bar (160 psi)，所有流量將通往旁通口。
  • 作動零件經過熱處理和高精密度研磨以增加硬度，從而延長使用壽命。
  • 適合不同應用的各種密封件材料，請參閱技術參考下的密封件資訊。
  • Winner插式閥壓力等級經過測試，符合NFPA規範T2.6.1標準，疲勞等級中的保證和驗證等級為"90/90"。
  • WINNERcoat®鋅鎳鍍層根據DIN EN ISO 9227進行了長達 1000小時的鹽霧測試。
  • Winner保證所有產品在出貨前都經過100%的功能測試。
